Ящики Я5000

Средняя: 5 (1 оценка)
Производитель:

Ящики Я5000 предназначены для местного и дистанционного (автоматического) управления асинхронными нереверсивными или реверсивными электродвигателями или другими нагрузками.

Область применения

Устройства управления электроприводами и электроустановками предназначены для установки на промышленных, жилых, коммунально-бытовых и общественных объектах.

Обозначение

Ящики Я5000 обозначаются так: Я 5 Х3Х4Х5-ХХ6789-ХХ10-ХХ11, где:

  • Я – ящик управления;
  • 5 – управление асинхронными электродвигателями;
  • Х3 – цифра 1-прямой пуск без реверсирования; цифра 4-прямой пуск с реверсированием;
  • Х4 – цифра 1-автомат на каждый фидер; цифра 2-общий автомат на все фидера; цифра 4-без автомата; цифра 5-с промежуточным реле;
  • Х5 – количество фидеров:
    • 0…3 – однофидерные;
    • 4…7 – двухфидерные;
    • 8,9 – трехфидерные;
  • ХХ6 – модификация по току;
  • Х7 – модификация по напряжению основной цепи:
    • цифра 3-110В;
    • цифра 4-220В;
    • цифра 7-380В;
    • буква А-660В;
  • Х8 – модификация по напряжению цепи управления:
    • цифра 3-110В
    • цифра 4-220В;
    • цифра 7-380В;
  • Х9 – ток расцепителя автоматического выключателя:
    • А-4 А;
    • Б-6,3 А;
    • В-10 А;
    • Г-16 А;
    • Д-20 А;
    • Е-31,5 А;
    • И - 40 А;
    • К - 50 А.
  • ХХ10 – Степень защиты оболочки по ГОСТ 14254;
  • ХХ11 – Климатическое исполнение и категория размещения по ГОСТ 15150

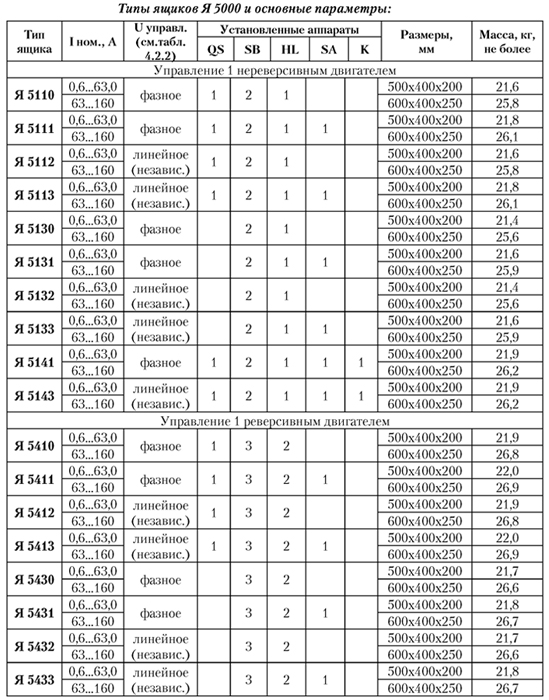

Технические характеристики

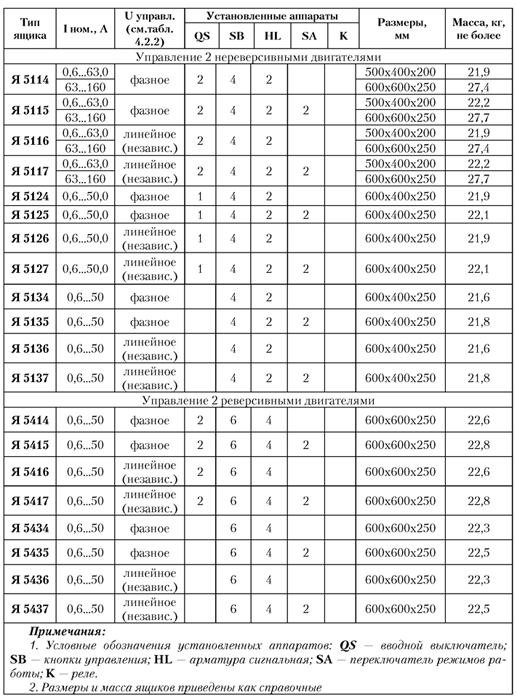

Продолжение таблицы
