Щитки с разъёмами ЩР-22,ЩР-211
Производитель:
Щитки с разъёмами ЩР-22,ЩР-211 предназначены для подключения электроприемников трехфазного и однофазного переменного тока напряжением 380/220 В частоты 50 Гц на объектах жилищного и гражданского строительства и в лабораториях.
Вводные зажимы щитков позволяют подключать щитки к проходящей магистрали (без разрезания) сечением до 35 мм2 включительно.

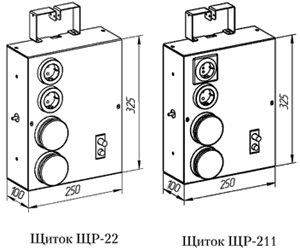

Рис.1.Общий вид щитков ЩР

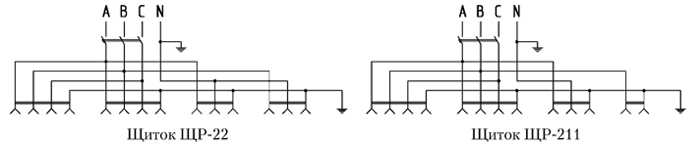

Рис.2. Схемы электрические принципиальные
| В щитке устанавливаются вводной автомат (40 А) и розетки: | |
| Трехфазная розетка на ток 25 А | 2 шт |
| Однофазная розетка на ток | 16 А |
| С заземляющим контактом | 2 шт. для ЩР-22 |
| С заземляющим контактом | 1 шт.; без заземляющего контакта - 1 шт. - для ЩР-211 |
| Суммарная нагрузка на фазу | не более 40 А |
| Климатическое исполнение | У3 по ГОСТ 15150 |
| Степень защиты | IP 20 по ГОСТ 14254 |
