Вал-изолятор для электрофильтров газоочистки

Вал-изолятор (шатун – изолятор, изолирующая тяга) применяется в электрофильтрах промышленной газоочистки и предназначен для передачи вращательных и сжимающе-растягивающих усилий от исполнительного механизма (редуктор, электродвигатель) к объекту, находящемуся под электрическим напряжением до 80 кВ (ударные механизмы системы встряхивания коронирующих и осадительных электродов электрофильтра).

Особенности

• Несущий корпус (труба 60х80х650 мм) изготовлен из стеклопластикового материала в соответствии с ТУ 16-503.140-79, пропитан эпоксидным связующим.
• Корпус покрыт кремнийорганическим лаком, предупреждающим образование проводящих дорожек, что увеличивает срок его службы в 2-5 раз.
• Внутрь корпус по краям установлены концевики (2шт), изготовленные из ст.3, а снаружи одеты разжимные стальные кольца (2шт), в которые вставлены болты М10х100 (4шт) и зажаты с помощью гайки М10 (4шт), шайба10 (4шт), шайба гр.10(шт). При завертывании гаек разжимное кольцо плотно обжимает корпус, что предотвращает биение. После зажатия гайки дополнительно кернят.
• Конструкция вал-изолятора может быть существенно модернизирована (ПАТЕНТ № 48647 по кл.Н01В 17/00) по сравнению с аналогами – за счет применения юбки, которая позволяет в 2 раза увеличить длину пути тока утечки по сравнению с длиной несущего корпуса, имеет застойную зону для атмосферного воздуха, в которой исключена конденсация влаги и попадание пыли, что позволяет повысить надежность и увеличить срок службы. Юбка соединена с корпусом термоусаживаемой трубкой, соответствующей стандартам ISO 9001:2000 EN IS) 9001:2000DIN EN ISO 9001:2000 BS EN ISO 9001:2000

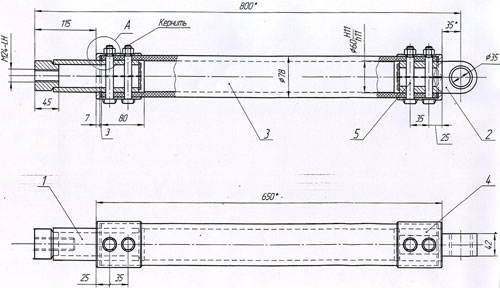

Рис.1. Габаритный чертеж вал-изолятора для электрофильтров газоочистки

Не реже одного раза в неделю осматривать вал-изолятор на предмет отсутствия образования электрических дорожек, поверхность очищать от пыли и грязи, протирая ее ветошью, смоченной в бензине Б-70.
