Усилитель PM12-C8-1 предназначен для усиления непрерывных, импульсных и модулированных сигналов в L-диапазоне.

Область применения

Усилитель PM12-C8-1 широко используется в активных фазированных антенных решетках, наземной, морской и авиационной бортовой аппаратуре.

Особенности

  • Транзисторный класса А/АВ
  • Октавная мгновенная полоса
  • Малые габариты и масса
  • Возможность модуляции выходной мощности и тока
  • Температурная компенсация усиления
  • Высокая идентичность АЧХ и ФЧХ
  • Встроенный детектор выходной мощности
  • Тонкопленочная ГИС технология
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Усилитель PM12-C8-1 построен на основе современных GaAs гетероструктурных мощных транзисторов, что обеспечивает высокую выходную мощность в октавной полосе частот, высокое и равномерное усиление, широкий динамический и температурный диапазоны, высокую линейность передаточной характеристики.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, эффективными схемами согласования и суммирования мощности, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

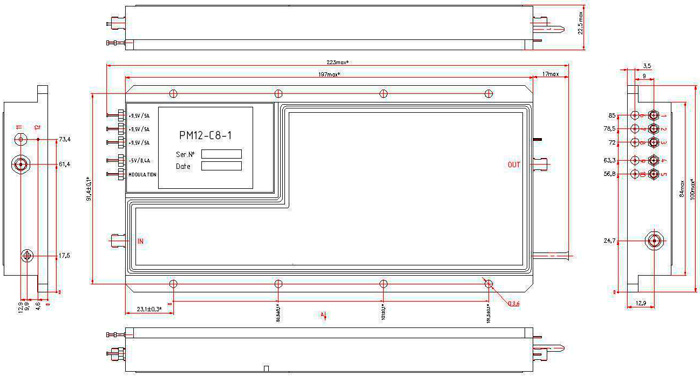

Рис.1. Габаритный чертеж усилителя PM12-C8-1

Рис.1. Габаритный чертеж усилителя PM12-C8-1

Электрические параметры при T=25°C, VDC+ =+9 В, VDC- = -5 В, 50 Ом
Параметры Обозн. Мин. Тип. Макс. Ед. изм.
Рабочий диапазон частот BW 1.0   2.0 ГГц
Выходная мощность в непрерывном режиме Psat 22 24   Вт
Входная мощность при заданной Psat Pin   1   мВт
Выходная мощность при компрессии 1 дБ P1dB 18 20   Вт
Коэффициент усиления в линейном режиме Gss 44 47 50 дБ
Неравномерность АЧХ DG   ±1.0 ±1.5 дБ
Изменение усиления в диапазоне -40...+70°C DGt   ±0.75 ±1.5 дБ
КСВН входа и выхода VSWR in/out     2:1
Уровень гармоник при мощности Psat Pnw   -25 -12 дБс
Фазовая неидентичность Dφ   ±12 ±20 градусов
Время нарастания/спада выходной мощности Tr   100 200 нсек
Напряжение питания 1 VDC+ 8.6 9 10.5 В
Ток потребления по цепи питания 1 I+   11 14 А
Напряжение питания 2 VDC- -4.7 -5 -5.5 В
Ток потребления по цепи питания 2 I-   -0.2 -0.3 А
Параметры конструкции
Параметры Значения
Габаритные размеры 223 x 100 x 22,5 мм
Масса 0.87 кг
СВЧ соединители 3.5/1.52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, контроля Паяные контакты
Охлаждение Внешний теплоотвод
Условия эксплуатации
Параметры Обозн. Значения
Диапазон температур эксплуатации Tc от -40 до +75°C
Диапазон температур транспортирования Tstg от -60 до +85°C
Относительная влажность при Т=40°C RH 95%
Удары, вибрации, пониженное давление SH Авиация
Случайная вибрация VI Авиация
Пониженное давление AL Авиация
