Резистор согласующий РСФ
Оплата
- Безналичный расчет
- Предоплата на банковкую карту
- Оплата с отсрочкой платежа
Доставка
- Деловые Линии;
- ПЭК;
- ЖелДорЭкспедиция;
- КИТ;
- Энергия;
Резистор согласующий РСФ предназначен для уменьшения кратности перенапряжения и превращения высокочастотных колебаний в апериодические в системе агрегат-кабель-электофильтр и увеличения срока службы высоковольтного выпрямителя, высоковольтной катушки трансформатора и высоковольтного кабеля электрофильтра.
| Параметры | Значения |
| Активное сопротивление , Ом | 250 - 300 |
| Рассеиваемая мощность при температуре окружающей среды + 20°С, кВт не более | 5 |
| Сила номинального среднего выпрямленного тока, мА не более | 2500 |
| Амплитудное значение выпрямленного напряжения при температуре окружающей среды + 20°С, кВ не более | 80 |
| Установленная наработка до отказа, ч не менее | 22000 |
| Установленный срок службы до списания, ч не менее | 40800 |
| Проводник-нихром Х20Н80 (или аналог)диаметром, мм | 0,5 – 0,6 |
| Габаритные размеры (без шпилек), Lxd,мм | 750(610) х 70 |
| Масса, кг, не более | 5 |
Устройство и принцип действия
Резистор согласующий типа РСФ состоит из керамического стержня (далее изолятор) вокруг которого намотана нихромовая спираль (Х20Н80 или аналог). Изолятор имеет канавки для спирали.
Резистор согласующий доставляется в собранном виде и не требует досборочных работ на месте эксплуатации. При установке резистора необходимо соблюдать осторожность во избежание поломки изолятора или смятия нихромовой спирали.
Невыполнение этих требований может привести РСФ в непригодность для эксплуатации.
Комплект поставки
В комплект поставки резистора РСФ входят:
- Документация - на каждые 10 сопротивлений защитных:
- Паспорт – 1 экз.
- Инструкция по эксплуатации – 1 экз.
Примечание. В случае поставки заказчику 10 изделий документация по пункту поставляется с каждым местом грузобагажа.

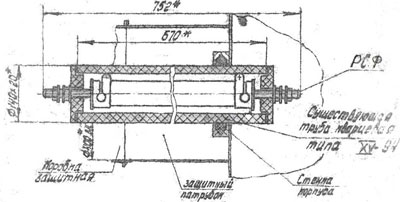

Рис.1. Вариант установки РСФ в горизонтальное положение в электрофильтрах УГЗ; УГТ.
В данном случае резистор устанавливается в трубу кварцевую типа XV-94 взамен шины.

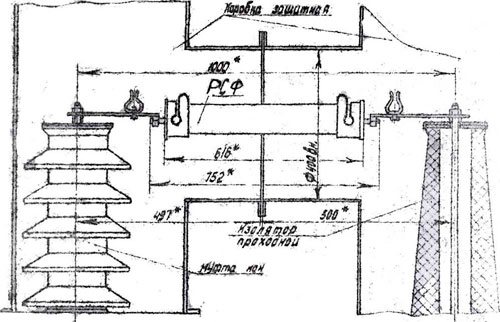

Рис.2. Вариант установки РСФ в горизонтальное положение в электро- фильтрах УГ2-БШ.
В данном случае РСФ устанавливается взамен шины.

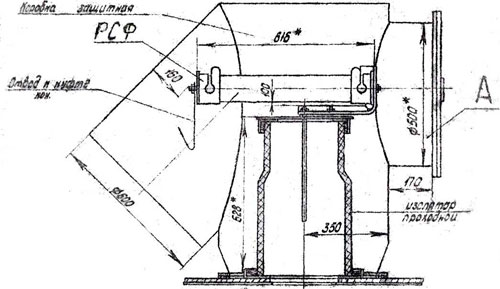

Рис.3. Вариант установки РСФ в горизонтальное положение в электрофильтрах УГ1; УГ2; УВ.
В данном случае резистора устанавливается на кронштейн над проходным изолятором, с учетом сохранения расстояния от кронштейна до поверхности РСФ не менее 100мм.
Патрубок А срезать и приварить вновь так, чтобы ось патрубка совпадала с осью РСФ. Патрубок А изготовить длиной 170мм.
| Вложение | Размер |
|---|---|
| Паспорт | 136.39 КБ |
| Руководство по эксплуатации | 345.84 КБ |
