Реле температуры контактное РК-301Т

Средняя: 5 (1 оценка)
Цена:
По запросу
Производитель:

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Реле температуры контактное РК-301Т предназначено для коммутации (замыкания или размыкания) электрических цепей при достижении температурой контролируемого объекта или среды заданного значения (уставки).

Область применения

Системы контроля, регулирования и управления технологическими процессами в химической, нефтехимической, пищевой, медицинской и других отраслях промышленности.

Выпускаемые модификации

Реле РК-301Т выпускаются в пятнадцати исполнениях и отличаются присоединительной резьбой, назначением, длиной погружной части, количеством контактных групп и логикой коммутации.

Код реле Присоединительная резьба Количество контактных групп Состояние контактов Длина гильзы или погружной части, l, мм Назначение
РК-301Т-1-НЗ М8x1 1 Нормально замкнутые (НЗ) 50 Измерение температуры корпусов агрегатов (например, подшипниковых узлов)
РК-301Т-1-НР Нормально разомкнутые (НР)
РК-301Т-1-2 2 1гр. - НЗ; 2гр. - НР
РК-301Т-2-НЗ 1 Нормально замкнутые (НЗ) 132
РК-301Т-2-НР Нормально разомкнутые (НР)
РК-301Т-2-2 2 1гр. - НЗ; 2гр. - НР
РК-301Т-3-НЗ М20x1,5 1 Нормально замкнутые (НЗ) 50 Измерение температуры жидких и газообразных сред в емкостях, в т.ч. под давлением
РК-301Т-3-НР Нормально разомкнутые (НР)
РК-301Т-3-2 2 1гр. - НЗ; 2гр. - НР
РК-301Т-4-НЗ 1 Нормально замкнутые (НЗ) 100
РК-301Т-4-НР Нормально разомкнутые (НР)
РК-301Т-4-2 2 1гр. - НЗ; 2гр. - НР
РК-301Т-5-НЗ 1 Нормально замкнутые (НЗ) 150
РК-301Т-5-НР Нормально разомкнутые (НР)
РК-301Т-5-2 2 1гр. - НЗ; 2гр. - НР

Технические характеристики

  • Диапазон настройки уставок - 30 ... 150 °C.
  • Реле с одной контактной группой (НЗ или НР) выпускаются настроенными в соответствии с заказом на значение температуры tу (уставку) из диапазона настройки уставок.
  • С ростом температуры контролируемой среды при достижении температуры tу (уставки) контакты размыкаются или замыкаются в зависимости от исполнения реле (НЗ или НР).
  • Реле с двумя контактными группами (1 группа – НЗ, 2 группа - НР) выпускаются настроенными по каждой контактной группе в соответствии с заказом на значения температуры tу1 и tу2 (уставки) из диапазона настройки уставок. Максимальная разница температур между уставками tу1 и tу2 – 25 °C.
  • С ростом температуры контролируемой среды при достижении температуры tу1 (уставка 1) - первая группа контактов размыкается, при достижении температуры tу2 (уставка 2)- вторая группа контактов замыкается.
  • Предел допускаемой абсолютной основной погрешности срабатывания реле – не более ± 2 °С при следующих условиях:
    • температура окружающего воздуха – (20 ± 5) °C;
    • относительная влажность – от 30 до 80 %;
    • атмосферное давление – от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);
    • отсутствие внешних воздействующих факторов (ВВФ).
  • Зона возврата реле относительно уставки не превышает 2°C.
  • Постоянная времени реле не более 0,5 мин.
  • Коммутационная износостойкость контактов (число коммутируемых циклов) контактного устройства реле составляет 100000 циклов по ГОСТ 14002.
  • Характеристики электрических цепей, коммутируемых контактами реле во взрывобезопасных зонах:
    • тип выходного сигнала - "сухой контакт";
    • род тока – постоянный;
    • вид нагрузки – активная, индуктивная;
    • напряжение – (24 ± 2,4) В;
    • номинальный (рабочий) ток – 5 ... 150 мА;
    • коммутируемый (пусковой) ток - ≤ 1 А.
  • Во взрывоопасных зонах помещений и наружных установок питание цепей, коммутируемых реле, напряжением (16 ± 4) В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем взрывозащиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования IIС.
  • Параметры контролируемой среды:
    • агрессивность среды для реле РК-301Т-3 – РК-301Т-5 не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632;
    • рабочее давление – до 60 кгс/см2 (для РК-301Т-3 – РК-301Т-5), атмосферное (для РК-301Т-1, РК-301Т-2);
    • диапазон рабочих температур - 0 – (tу + 15) °C.
  • Реле с одной контактной группой выдерживает воздействие перегрузки температурой, превышающей на 15 °C значение уставки, в течение 15 мин, реле с двумя контактными группами выдерживает воздействие перегрузки температурой, превышающей на 15 °C значение второй уставки tу2, в течение 15 мин.
  • Реле имеет степень защиты от проникновения внутрь твердых тел и воды IP 54 по ГОСТ 14254.
  • Средний полный срок службы – не менее 10 лет.
  • Масса – не более 0,4 кг.

Габаритные и установочные размеры реле температуры РК-301Т

Габаритные и установочные размеры реле температуры РК-301Т

Взрывозащищенность

  • Реле имеют маркировку взрывозащиты 0ExiaIICT5Х, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 "Правил устройства электроустановок" (ПУЭ), гл. 3.4 ПТЭЭП и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах.
  • Реле соответствуют "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Принцип действия

Принцип действия реле РК-301Т заключается в преобразовании изменения температуры контролируемой среды в изменение объема термометрической жидкости, вызывающее перемещение чувствительного элемента (сильфона), которое, в свою очередь, передается контактным группам реле.

Схема электрическая соединений РК-301Т

Схема электрическая соединений РК-301Т

Условия эксплуатации:

  • температура окружающего воздуха от -40 до +60 °C;
  • атмосферное давление - от 630 до 800 мм. рт. ст.;
  • относительная влажность воздуха – 95 % при температуре 35 °C и более низких температурах без конденсации влаги;
  • вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
  • содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм.

Монтаж

  • Реле РК-301Т-1, РК-301Т-2 могут быть установлены в корпусе агрегата в гнездо глубиной не менее 18 мм с присоединительной резьбой М8х1 на длине не менее 6 мм.
  • Реле РК-301Т-3 – РК-301-5 могут использоваться для контроля температуры технологических сред под давлением до 6,0 МПа. Длина погружной части термобаллона от 50 до 150 мм. Крепление реле осуществляется при помощи гайки с резьбой М20х1,5 и уплотняется прокладкой из комплекта монтажных частей.
  • Реле может быть установлено в любом положении в гнезда.
  • Момент затяжки резьбы на гильзе не должен превышать 20 кгс•см.
  • Электромонтаж производится кабелем МКШ 3х0,35 мм2.

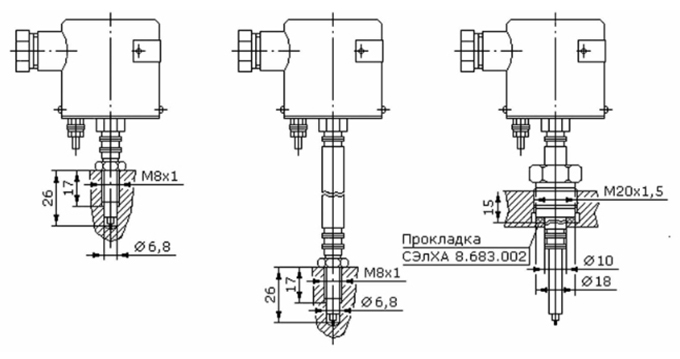

Монтаж контактного реле РК-301Т

Монтаж контактного реле РК-301Т

Гарантия

  • Гарантийный срок хранения – 3 года.
  • Гарантийный срок эксплуатации – 18 месяцев.

Комплект поставки

  • Реле температуры согласно таблице - 1 шт.
  • Комплект монтажных частей (для реле РК-301Т-3 – РК-301Т-5)- 1 компл.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.

Обозначение при заказе

Реле с уставкой 70 °C, с нормально замкнутыми контактами, длиной погружной части чувствительного элемента 100 мм, с пределом допускаемой абсолютной основной погрешности ± 2 °C:

  • "Реле температуры контактное РК-301Т-4-НЗ СЭлХА0.454.005 ТУ; tу = 70 °C, предел допускаемой абсолютной основной погрешности ± 2 °C".
