Редукторы цилиндрические ВКУ, ВКУ-М

Описание

Цена:

По запросу

Производитель:

Оплата

Безналичный расчет
Предоплата на банковкую карту
Оплата с отсрочкой платежа

Доставка

Деловые Линии;
ПЭК;
ЖелДорЭкспедиция;
КИТ;
Энергия;

Редукторы цилиндрические ВКУ, ВКУ-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические ВКУ обозначаются так: ВКУ - 765М - 20 - 23 - Ц - У2, где

ВКУ - тип редуктора
765 - межосевое расстояние выходной ступени, мм
М - модернизированный
20 - передаточное отношение
23 - вариант сборки
Ц - исполнение конца выходного вала
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики
Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Номинальный крутящий момент на выходном валу, Н·м
ВКУ-500 ВКУ-500М	20; 28; 63	1000	до 4300
ВКУ-610 ВКУ-610М	14; 25; 40; 80; 112; 125; 140		до 8500
ВКУ-750 ВКУ-750М	18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140		до 14900
ВКУ-765 ВКУ-765М			до 14900
ВКУ-965 ВКУ-965М	14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140		до 27200

Габаритные размеры
Типоразмер редуктора	А_Б	А_П	А_T	B	В₁	H	Н₁	Н₂	L	L₁	L₂	L₃	L₄	L₅	L₅	d	Масса
Типоразмер редуктора	мм																кг
ВКУ-500 ВКУ-500М	140	160	200	320	360	475	160	40	840	200	305	310	70	240	320	17	330
ВКУ-610 ВКУ-610М	160	200	250	365	350	585	250	-	1000	240	325	355	70	375	305	17	450
ВКУ-750 ВКУ-750М	200	250	300	435	445	675	290	-	1200	284	370	440	110	440	385	26	800
ВКУ-765 ВКУ-765М	200	250	315	435	445	675	290	-	1220	284	370	440	110	440	385	26	820
ВКУ-965 ВКУ-965М	250	315	400	560	620	930	320	74	1560	385	450	530	120	570	540	33	1530

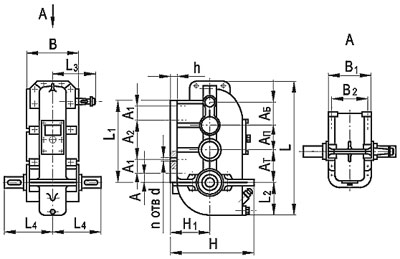

Рис.1. Схема редуктора цилиндрического вертикального ВКУ

Габаритные размеры концов валов
Типоразмер редуктора	d	d₁	I	I₁	b	t	d₃	l₂	b₁	t₁	Варианты сборок
Типоразмер редуктора	мм										Варианты сборок
ВКУ-500 ВКУ-500М	40	М24Х2	110	85	10	21	65	105	18	71	11, 12, 13, 21, 22, 23, 31, 32, 33
ВКУ-610 ВКУ-610М	40	М24Х2	110	85	10	21	80	130	22	88
ВКУ-750 ВКУ-750М ВКУ-765 ВКУ-765М	50	М36ХЗ	110	85	12	26	125	165	32	136
ВКУ-965 ВКУ-965М	65	М42ХЗ	140	108	16	33,9	125	165	32	136	13, 23, 33
ВКУ-965 ВКУ-965М	-	-	-	-	-	-	140	200	36	152	11, 12, 21, 22, 31, 32

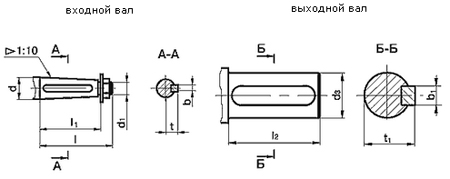

Рис.2. Размеры концов валов

Рис.3. Варианты сборки редукторов
