Кошка с ручным приводом 1,0 Б предназначена для перемещения тали ручной грузоподъемностью 1,0 т с грузом в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями.

Особенности

  • Кошка монтируется на однорельсовых двутавровых балках (№ 16, 18, 20, 22, 24, 27 по ГОСТ 8239 и № 18М, 24М, 30М, 36М по ГОСТ 19425), а также используется для оборудования ручных кранов.
  • Соответствует исполнению У1.1 по ГОСТ 15150. Эксплуатация разрешается при температуре окружающей среды не ниже минус 40 °С.
  • Кошки типа Б - с приводом механизма передвижения.
  • Техническое обслуживание кошек ручных 1,0Б заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали. При ослаблении затяжки гайки подтянуть.

Примечание: Кошка ручная 1,0Б изготавливается также во взрывобезопасном исполнении

Конструктивное исполнение

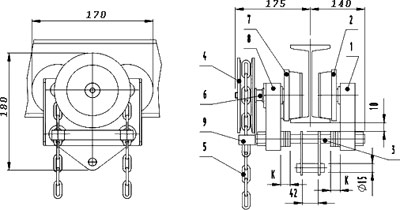

Кошка состоит из щеки 1 с холостыми роликами 2, щеки 8 с приводными роликами 7, распорки 3 с элементом подвески тали и элементами крепежа, звездочки 4, цепи тяговой 5, приводного вала-шестерни 6. Крутящий момент от звездочки 4 через вал-шестерню 6 посредством зубчатого зацепления передается на ролики 7. От спадания цепь удерживается ограничителем 9.

Рис.1. Схема кошки с ручным приводом 1,0 Б

Технические характеристики
Параметры Значения
Грузоподъемность перемещаемой тали, т 1
Масса (без цепей), кг, не более
Тип Б
14
Уклон рабочих поверхностей подвесных путей, мм на 1 м пути, не более 3
Радиус закругления подвесного пути, м, не менее 1
Усилие на тяговой цепи механизма пере-движения, Н, не более (для кошки тип Б) 95
Высота установки, м (для кошки тип Б) 3,6,9,12
