Червячные редукторы 2Ч-40...80М и мотор-редукторы МЧ-40...80М

Средняя: 5 (1 оценка)
Производитель:

Червячные редукторы 2Ч-40...80М и мотор-редукторы МЧ-40...80М предназначены для установки в качестве привода общего назначения.

Технические характеристики
i n1 n2 2Ч-40М
МЧ-40М
2Ч-50М
МЧ-50М
2Ч-63М
МЧ-63М
2Ч-80М
МЧ-80М
P1 T2 КПД P1 T2 КПД P1 T2 КПД P1 T2 КПД
мин-1 кВт Н·м кВт Н·м кВт Н·м кВт Н·м
4 1500 375 0,84 20 0,94 1,67 40 0,94 3,13 75 0,94 5,79 140 0,95
1000 250 0,65 23 0,93 1,41 50 0,93 2,39 85 0,93 4,68 170 0,95
750 187,5 0,51 24 0,92 1,17 55 0,92 1,90 90 0,93 4,18 200 0,94
5 1500 300 0,74 22 0,93 1,52 45 0,93 2,84 85 0,94 4,96 150 0,95
1000 200 0,55 24 0,92 1,23 54 0,92 2,03 90 0,93 4,01 180 0,94
750 150 0,43 25 0,91 1,00 58 0,91 1,60 95 0,93 3,51 210 0,94
6,3 1500 238 0,65 24 0,92 1,30 48 0,92 2,41 90 0,93 4,24 160 0,94
1000 158,5 0,47 26 0,91 1,04 57 0,91 1,70 95 0,93 3,54 200 0,94
750 119 0,37 27 0,90 0,86 62 0,90 1,36 100 0,92 3,08 230 0,93
8 1500 187,5 0,6 28 0,87 1,2 56 0,88 2,3 105 0,89 4,6 212 0,91
1000 125 0,5 30 0,86 1,0 66 0,87 1,6 109 0,87 3,6 250 0,90
750 93,75 0,4 31 0,85 0,8 71 0,86 1,3 115 0,86 3,1 280 0,89
10 1500 150 0,5 28 0,85 0,9 51 0,87 1,8 100 0,88 3,4 150 0,90
1000 100 0,4 30 0,83 0,7 60 0,85 1,2 104 0,86 2,6 224 0,89
750 75 0,3 31 0,83 0,6 65 0,85 1,0 110 0,86 2,2 250 0,88
12,5 1500 120 0,4 26 0,83 0,7 52 0,86 1,3 93 0,88 2,8 195 0,89
1000 80 0,3 27 0,82 0,6 61 0,84 1,0 100 0,85 2,2 230 0,87
750 60 0,2 28 0,81 0,5 66 0,83 0,8 105 0,85 1,8 250 0,86
16 1500 93,75 0,4 30 0,81 0,7 56 0,83 1,4 120 0,84 2,5 218 0,86
1000 62,5 0,3 31 0,79 0,5 65 0,81 1,0 122 0,81 1,9 250 0,85
750 46,88 0,2 31 0,77 0,4 71 0,80 0,8 125 0,80 1,7 280 0,83
20 1500 75 0,3 30 0,76 0,5 52 0,81 1,0 110 0,83 1,9 195 0,84
1000 50 0,2 31 0,74 0,4 60 0,78 0,7 116 0,80 1,5 224 0,81
750 37,5 0,2 31 0,72 0,3 65 0,77 0,6 120 0,79 1,2 243 0,79
25 1500 60 0,2 28 0,73 0,4 51 0,76 0,8 100 0,81 1,5 195 0,83
1000 40 0,2 29 0,71 0,3 59 0,73 0,6 105 0,77 1,2 224 0,79
750 30 0,1 29 0,7 0,3 64 0,72 0,4 110 0,76 1,0 243 0,78
31,5 1500 47,66 0,3 36 0,7 0,4 58 0,73 0,9 130 0,74 1,6 250 0,78
1000 31,7 0,2 37 0,67 0,3 67 0,69 0,6 137 0,69 1,1 280 0,75
750 23,8 0,1 37 0,65 0,3 71 0,68 0,5 138 0,68 1,0 300 0,72
40 1500 37,5 0,2 33 0,63 0,3 56 0,69 0,6 120 0,73 1,1 195 0,73
1000 25 0,1 34 0,6 0,3 65 0,66 0,5 122 0,68 0,9 218 0,71
750 18,75 0,1 34 0,58 0,2 68 0,65 0,4 124 0,67 0,7 230 0,67
50 1500 30 0,2 31 0,6 0,3 54 0,62 0,5 120 0,68 0,9 206 0,71
1000 20 0,1 32 0,57 0,2 60 0,61 0,4 125 0,64 0,8 230 0,66
750 15 0,1 32 0,54 0,2 65 0,61 0,3 130 0,64 0,6 243 0,65
63 1500 23,8 0,1 26 0,58 0,2 50 0,6 0,4 95 0,62 0,8 190 0,64
1000 15,87 0,1 28 0,54 0,2 56 0,57 0,3 100 0,61 0,6 212 0,62
750 11,9 0,1 28 0,52 0,1 61 0,55 0,2 102 0,60 0,5 224 0,60
80 1500 18,75 - - - 0,18 53 0,58 0,3 83 0,60 0,6 175 0,60
1000 12,5 - - - 0,13 56 0,57 0,2 85 0,57 0,4 190 0,58
750 9,37 - - - 0,1 57 0,55 0,15 90 0,54 0,3 200 0,50
Габаритные размеры
Типоразмер Размеры, мм
aw A A1 A2 A3 B B1 B2 L L1max L2* L3* L4 H H1 с d d1 d2 E dвх dвых
2Ч-40М, МЧ-40М 40 180 150 105 30 164 140 100 190 485 100 100 143 180 72 4 13 10,5 16 8 16 18
2Ч-63М, МЧ-63М 63 220 180 150 45 196 165 125 245 560 120 135 190 223 82 5 13 10,5 16 8 22 28
2Ч-80М, МЧ-80М 80 260 225 180 50 212 185 140 290 630 145 160 230 265 92 5 15 12,5 18 8 25 35

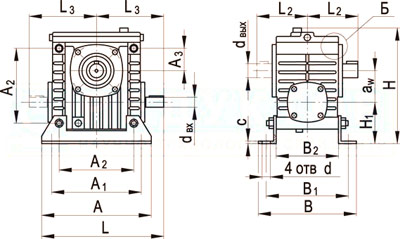

Рис.1. Габаритные и присоединительные размеры червячных редукторов 2Ч-40М, 2Ч-63М, 2Ч-80М с опорными лапами

Рис.1. Габаритные и присоединительные размеры червячных редукторов 2Ч-40М, 2Ч-63М, 2Ч-80М с опорными лапами

Рис.2. Габаритные и присоединительные размеры червячных мотор-редукторов МЧ-40М, МЧ-63М, МЧ-80М с опорными лапами

Рис.2. Габаритные и присоединительные размеры червячных мотор-редукторов МЧ-40М, МЧ-63М, МЧ-80М с опорными лапами
